排水管網雨水溢流前的水位控制系統中，通過堰門控制排水管內雨水的液面高度，但堰門結構復雜。比如對于下開式堰門而言，其主要由堰板、堰框和油缸組合而成。堰板、堰框由不銹鋼薄板折彎焊接而組成。由于堰門密封要求非常高，現場拼裝困難，主要采取廠內完全拼裝成整體，現場吊裝的方式安裝。

背景技術

現場吊裝定位時，由于堰框主體為不銹鋼薄板，如果采取門槽預埋鋼板焊接鋼筋定位的方式，即門槽澆筑時，將鋼板預埋進去，堰門吊裝入門槽后，用鋼筋將堰框和預埋鋼板焊接連接，這種方式在焊接時會破壞堰框?qū)е卵呖蜃冃危绊懷唛T整體防滲。

主要作用是蓄水、沖洗和排水。他可以調節蓄水水量，或者將下水管道水位增高。產生強大的水力波，對下水道進行沖刷。還可以用于控制排水設施的排水量，主要是依靠液壓驅動，該產品材質：利用壓力密閉技術精密生產而成，以此保證產品的質量。

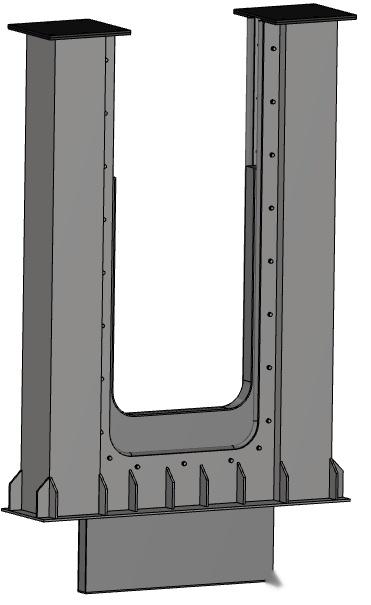

堰門組成

a,堰框 b，導向槽c,密封副 d，堰板e，液壓缸

結構與工作原理

液動下開式堰門系統主要有堰門、液壓系統（含油站和附件）、超聲波液位計、控制系統等組成，為方便后期檢修，—般堰門前后預留檢修閘槽。

下開式堰門由啟閉油缸驅動控制門板升降。啟閉油缸可配備自動控制系統，對液動下開式堰門可實現無人值守自動控制。上游的水是從門板的上端溢流出來，門板可根據需要升降并且可停止在任意位置，以控制配水流量或調節上游水位，可實現沖洗、水位控制和流量控制等多種功能。

超聲波液位傳感器堰門兩側水位轉換為電信號給控制系統，控制系統驅動堰門兩側油缸驅動堰板在導向槽中上下滑動，導向槽的兩側及底部裝有橡膠密封件起到密封作用（可做三面或四面密封），同時油缸帶有位移傳感器，能精確控制堰板在任意位置停止，在停電時，控制上游水位、沖洗、防倒灌等多種功能。

產品特點

結構緊湊，堰門向下開啟，不占用上部的安裝空間，不影響地面上的景觀；

使用壽命長，閘板與導軌之間裝有防鎖死結構使密封面磨損非常小。

堰門主要采用不銹鋼焊接制成，具有很好的耐酸堿及耐大部分腐蝕性化學品及污水、海水等。

電動控制裝置，定位精確、操作輕巧、易實現自控和遠控。堰門可以就地或遠程監控，堰門可停在任意的高度位置；

維護、保養簡單方便，若經多年使用后出現泄漏現象，只需將閘板吊起，調換門框上橡膠密封圈即可，省時省力，維修成本低。

重量輕，約為普通閘門的1/3重量。密封性好，采用橡膠軟密封，密封效果好，可以雙向密封；

產品用途

液動下開式堰門用于管道、箱涵或渠道中(其中箱涵較多)?？梢云鸬浇亓?、防倒灌、調節流量的作用。該設備向下開啟，不占用上部空間，采用液壓式啟閉機啟閉，因此也稱液動下開式堰門。

安裝順序

1.檢查地基尺寸，清理凹槽中的垃圾物。

2.將底座用膨脹螺栓固定住基坑底部并校平，平面度控制在±2mm。

3.將下開式堰門吊于底座上，用起吊裝置將堰門吊住，不讓堰門框架承力。

4.調節堰門兩側的調節螺桿，使堰門垂直，垂直度控制在5mm內。

5.制模板二次澆注下開式堰門。

6.待水泥凝固后才能松開起吊裝置，安裝完成。

與普通閘門的區別

堰門與普通閘門區別在于開啟方式不同，閘門是向下關，向上開，而堰門是向上關，向下開

下開式堰門用于管道、箱涵或渠道中?？梢云鸬?jīng)_洗、防倒灌、調節流量的作用。該設備向下開啟，不占用上部空間，故稱下開式堰門。
